6.決策表

簡介

決策表是一種以表格形式表現規則的工具，它非常适用于描述處理判斷條件較多，各條件又相互組合、有多種決策方案的情況，決策表提供精确而簡潔描述複雜邏輯的方式，可将多個條件及與這些條件滿足後要執行動作以圖形化形式進行對應，對于決策表的定義，我們提供的是全可視化、圖形化的操作方式，通過簡單的鼠标點擊就可以快速定義出與業務相匹配的決策表。

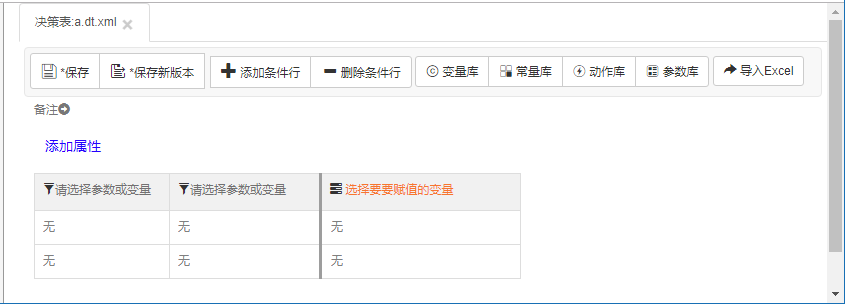

打開URule Pro的控制台，在項目的“決策表”節點上右鍵，從彈出的菜單中選擇“添加決策表”項，就可以創建一個決策表文件，如下圖所示：

使用決策表

可以看到，在決策表當中，同樣需要我們導入需要使用的變量庫、參數庫、常量庫及動作庫。

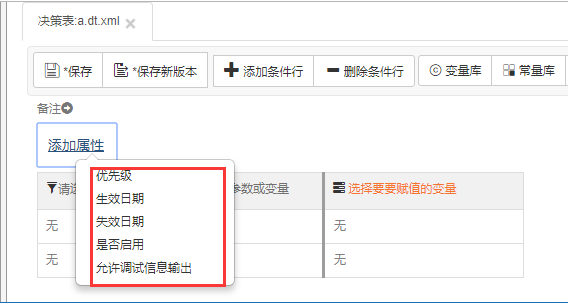

和規則集中的規則一樣，可以為決策表添加若幹屬性，但不同的是決策表中可添加的屬性隻有五個，其含義和作用與決策集中的規則相同，這裏不再贅述，如下圖所示：

一旦為決策表定義了屬性，那麽這些屬性将會被應用到決策表中定義的每個規則上。

實際使用當中，我們可能會将若幹個決策表或若幹個決策表與若幹個決策集放在一個知識包中使用，這個時候如果沒有使用決策流來對它們的執行順序進行編排的話，那麽優先級屬性的作用就顯現出來，通過定義優先級屬性，可以實現若幹個決策表文件與若幹個決策集文件放在一個知識包中執行順序的編排，也就是優先級的值越大，執行越靠前。

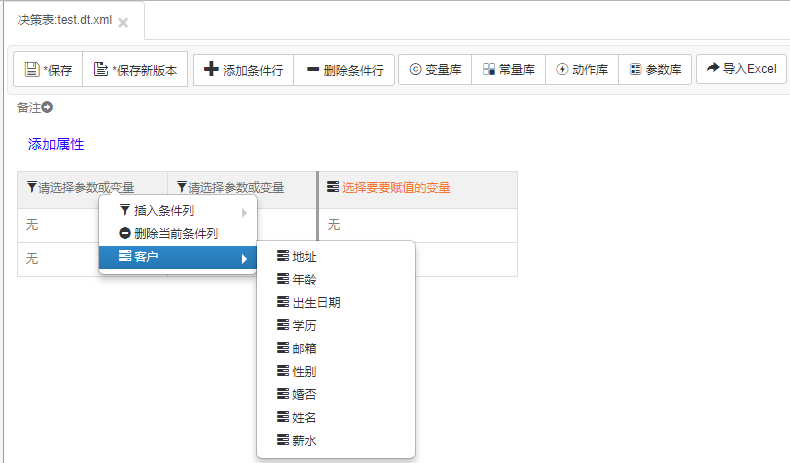

URule Pro中的決策表，整體可分為左右兩個部分，分别是條件列部分與動作列部分，它們之間以一較粗的灰黑色線分隔，該線左邊為條件列，右邊則為動作列。在導入好相關的變量庫或參數庫後，那就可以在條件列的列頭上右鍵，通過右鍵菜單選擇當前條件要綁定的變量或參數，如下圖所示：

在URule Pro當中，所有的彈出菜單在不選擇菜單項目時，如果需要隐藏，那麽必須在空白處雙擊才能實現隐藏，之所以這樣做是為了防止用戶因為誤單擊而出現已彈出菜單隐藏的情況。同時對于所有的二級菜單，如果菜單項目超過20個，在二級菜單頂部會出現過濾框，可在這個框中對二級菜單項目進行過濾，以快速找到目标菜單項。

要設置決策表的條件，我們必須先為條件列設置好與之綁定的變量或參數，否則是無法設置當前條件列下單元格中的條件的。URule Pro中的決策表提供了三種類型的動作列，分别是：賦值動作列、執行方法動作列以及控制台輸出動作列。

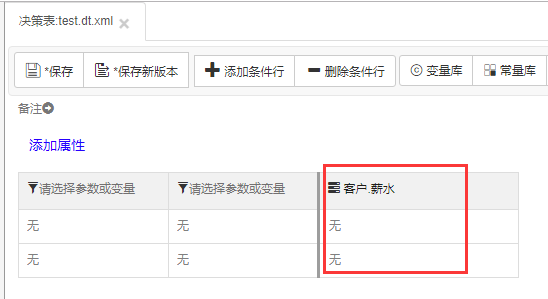

所謂的賦值動作列，就是指在條件列相關對應條件滿足後對某個目标變量或參數進行賦值，同樣在設置賦值動作列時，必須先插入一個賦值動作列，然後選擇與當前綁定的參數或變量名稱，最後才能在當前列對應的單元格中輸入具體值，在對應的條件滿足時為目标變量或參數賦值，如下圖所示：

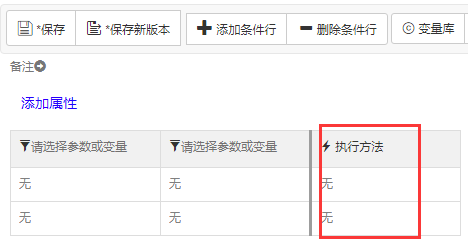

執行方法動作列就是在這個列當中，在相關條件滿足時執行指定的方法。執行方法動作列與賦值動作列不同，我們需要做的就是添加一個執行方法動作列，而不用将該列與任何變量、參數或方法綁定，添加好執行方法動作列後，就可以在該列對應的單元格中添加具體的要執行的方法即可，如圖所示：

所謂的控制台輸出動作列，就是将該列對應的單元格裏設置的內容直接輸出至控制台，其效果與Java中的System.out.println(...)效果完全一緻。

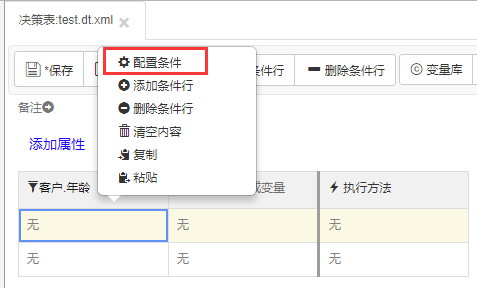

添加好條件列并配置好與之綁定的參數和變量後，接下來就可以在該列對應的單元格添加具體的條件，添加條件方法比較簡單，在目标單元格右鍵，在彈出的菜單中選擇“配置條件”項即可。

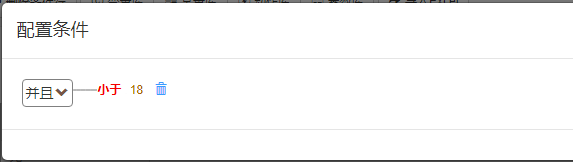

在彈出的配置條件窗口中，可以看到，這個配置條件的窗口采用的是向導式條件配置方式，與“向導式規則”中條件配置方式基本一緻，不同的地方是向導式決策表中向導式條件配置不能添加“聯合條件”，同時對于單個條件不用指定條件左值（這是因為當前條件列的列頭已與具體的參數或變量綁定，這個綁定的參數或變量就是其下所有條件單元格條件的左值），如下圖所示：

對于賦值動作列，在綁定好要賦值的參數或變量後，就可以在該列對應的單元格中選擇輸入具體的值，可以看到在對賦值動作列對應的單元格設置值時，其可選值的範圍與操作方式與“向導式規則”中條件右值的設置方式完全相同。

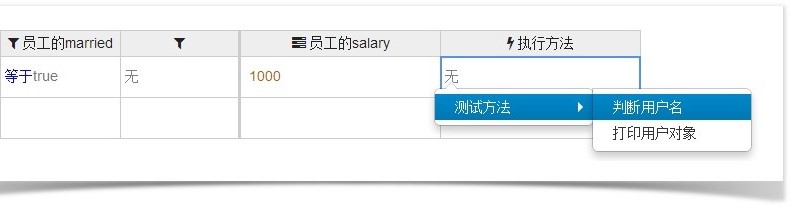

對于執行方法動作列，在設置其下具體單元格中要執行的方法時，我們需要先導入包含已定義好方法的動作庫文件，否則是無法操作的，一旦導入動作庫文件，我們就可以設置執行方法動作列下對應的單元格中需要執行的方法：

在設置具體要執行的方法時，與“向導式規則”中動作設置中執行方法部分的設置完全相同。

對于控制台輸出動作列，其設置方式與賦值動作列基本一緻，唯一不同的地方是它不需要設置與該列綁定的參數或變量，因為它作用就是将當前列單元格中定義的內容直接輸出到控制台，所以一般用于調試。

在決策表的單元格中，無論是條件部分單元格還是動作部分單元格，如果某些單元格內容相同或類似，那麽可以在源單元格中右鍵，從菜單裏選擇複制，到目标單元格粘貼即可，這樣就可以實現決策表內容的快速編輯。 後面要介紹的複雜決策表、評分卡之類都可以采用這種複制粘貼機制。

複制粘貼時有一點需要注意，那就是複制的條件部分隻能粘貼到條件單元格中，動作單元格也是這樣。

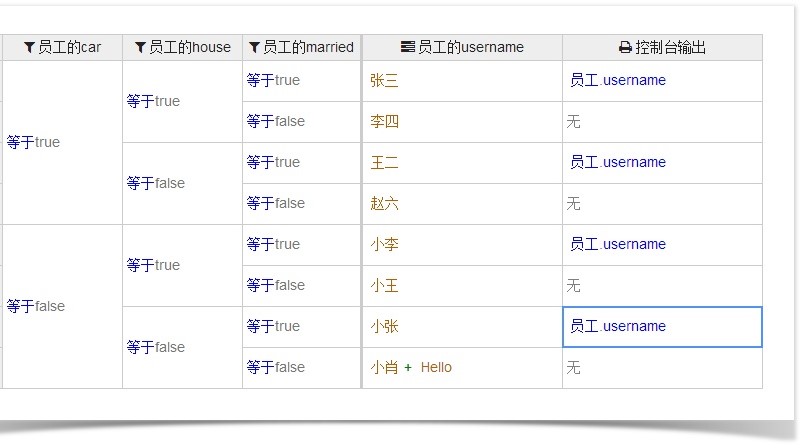

下面是一個已設置好的向導式決策表的截圖，在這個例子當中，有三個條件列，兩個動作列。

在上面的截圖中，按一行一個規則的标準來計算，最張生成的規則有八個。因為一行對應一條規則，所以在上面的截圖當中，第一行對應的規則用腳本式規則表現就是下面的樣子：

if
    員工.car==true && 員工.house==true && 員工.married==true
then
    員工.username="張三";
    out(員工.username);
end;

從Excel中導入決策表

URule Pro中的決策表支持從外部的Excel中導入，在Excel中按要求定義好決策表，然後導入即可使用。打開決策表編輯器，可以看到工具欄上有“導入Excel”按鈕，點擊該按鈕在彈出的窗口中選擇要導入的Excel文件即可。如下圖所示Excel：

導入後決策表效果如下：

我們來看下Excel中如何定義決策表(下載這個Excel)。

Excel中定義決策表，與URule Pro中實際的決策表區别不大，也分為條件列和動作列，我們先來看看條件列如何定義。

條件列

對于條件列的列頭支持變量及參數兩種類型的值，如上圖中的“員工.年齡”、“員工.性别”兩個條件列采用的都是變量，在定義的時候要求我們在要導入的項目中已定義好對應的變量，比如這裏的“員工”，那當前要導入的項目中要有一個變量分類名為“員工”，這樣導入時引擎會自動查找這個變量分類，如果Excel裏定義裏某個變量分類或具體分類，但在項目中不存在這麽個變量分類或變量，則在導入時會失敗。

列頭在定義時要放在第一行，這是必須的，否則在導入時會産生錯誤。列頭定義好後，接下來就可以定義對應的具體條件了。條件在定義時隻需要具體的比較操作符及條件右值即可，如下圖所示：

多條件連接時與、或可使用 || 及&&表示，如果是等于(==)，則等于号可省略不寫，如下圖所示：

上圖中，“員工.性别”屬性隻能為男和女兩種，在定義條件時可不寫等于号；“員工.年齡”最後一個條件中等于65或70或80也省略了等于号。需要特别指出的是，多條件不支持括号，不能用括号把多個條件連接。

動作列

動作列支持兩種類型：一種是用于賦值的動作列（如上圖中的員工.薪水以及員工.地址兩列都是用于賦值操作的）；另一種就是輸出到控制台的動作列（如上圖中的控制台輸出列）。在URule Pro當中通過為列頭添加備注來區分當前動作列是賦值列還是輸入到控制台的列。如果是賦值列，則需要為列頭添加“賦值”或“assign”的字符串備注，如果是輸出到控制台的列，則列表添加“控制台輸出”或"out"的字符串備注，如下圖所示：

定義好動作列表後，在下面的行中就可以定義具體的內容，需要指出的是，目前內容隻支持字符數字之類的簡單值，不支持內容裏采用别的參數或變量或調用方法等。同時在Excel中定義決策表時，決策表需要放在第一個Sheet頁中，對于定義的決策表外觀上的修飾不影響決策表的導入，如上圖中決策表邊線及背景色等有無皆可。

到這裏Excel也就定義好了，接下來隻需要打開我們的決策表文件，選擇工具欄上的“導入Excel”按鈕，将這個Excel文件導入即可使用。

示例

我們采用之前定義好的“會員”這個變量來實現一個簡單的決策表示例，通過對當前會員自身各個條件的判斷，從而給會員的“級别”屬性賦值，做好的決策表如下圖所示：

在這個例子當中，有三列條件，第一列是年齡，第二列是婚否，第三列是性别；在年齡列中，我們将年齡劃分為四個區段，每個區段又通過第二列的婚否和第三列的性别拆分出四個條件，所以上面的決策表在運行時共有16個規則産生， 且每個規則都是互斥的；最後一列是變量賦值列，在每行條件滿足後都會對“會員”變量的“等級”屬性進行賦值。

配置好決策表後，我們可以直接點擊工具欄上的快速測試按鈕對當前決策表文件進行快速測試；也可以将當前決策表文件添加到一個知識包當中，然後點擊這個知識包操作菜單中的快速測試菜單項對知識包裏的決策表文件進行測試； 兩種測試方式不同但效果和結果完全一緻，定義好相關輸入、輸出，點擊快速測試窗口上的測試按鈕即可實現對當前決策表文件的測試，這裏就不再贅述。
