10.決策樹

簡介

決策樹又稱為規則樹，是URule Pro規則引擎中提供的另外一種構建規則的方式，它以一棵躺倒的樹形結構來表現規則（之所以将其躺倒是為了節省空間，否則一棵稍微大點的樹将會占用很大的頁面空間），決策樹表現業務規則更為形象，實際上，無論是決策樹、決策表還是評分卡，都可以通過決策集來實現，隻是，對于某些業務規則來說，通過決策樹或決策表或評分卡實現起來更為形象、快捷。

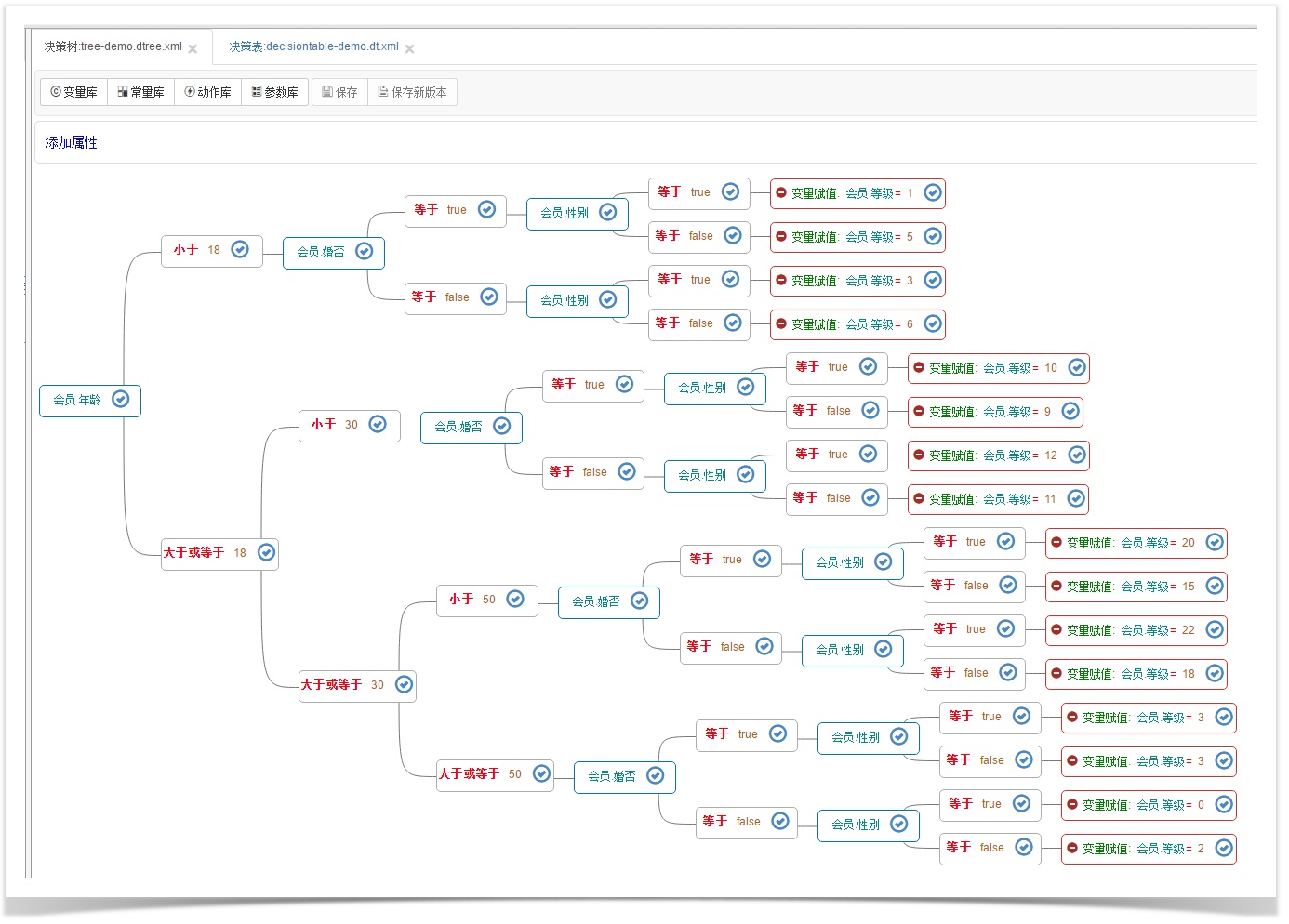

下圖是一棵定義好的決策樹：

創建決策樹

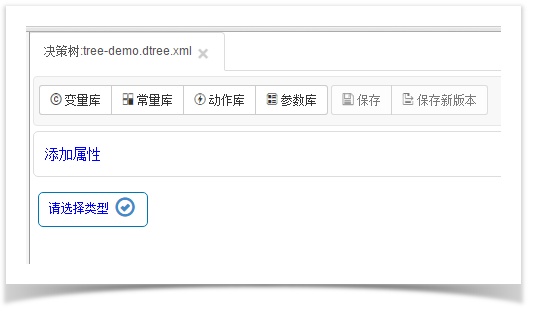

打開URule Pro控制台，在測試項目的“決策樹”節點下右鍵，在彈出菜單中選擇“創建決策樹”項就可以創建一個決策樹文件，如下圖所示：

決策表最上方是工具欄，它同樣需要導入各種庫文件；中間是屬性設置區，與決策表一樣隻提供四個屬性，如果定義屬性，那麽它們将會在運行時被附加由決策樹生成的所有規則上；最下面就是決策樹的定義區，默認它是一個根變量節點，是不可删除的。在URule Pro當中有三種類型的樹節點，分别是變量節點、條件節點以及動作節點。

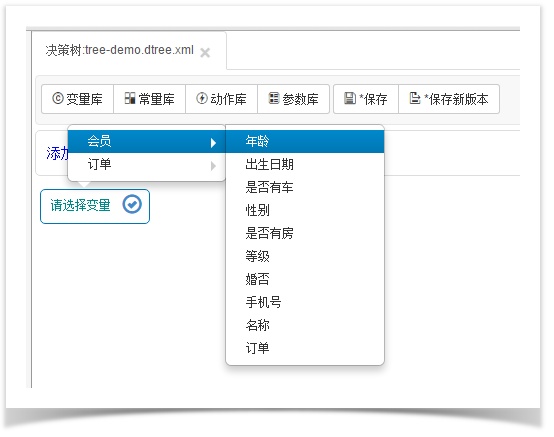

變量節點就是用來選擇目标變量的節點，要操作這裏我們需要首先導入需要使用到的變量庫文件或參數庫文件，比如導入我們定義的會員變量庫，然後就可以選擇具體的會員變量屬性，如下圖：

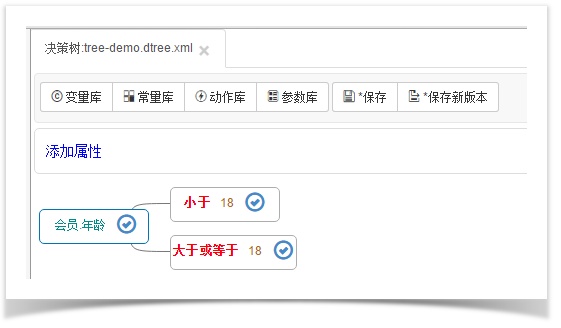

定義好變量節點上要使用的變量後，就可以添加下級子節點，變量節點下隻能添加條件節點，一個變量節點可添加多個條件節點，每個條件節點上配置的條件與當前變量節點構成一個完整的約束條件，條件的定義與向導式規則中完全相同。如下圖：

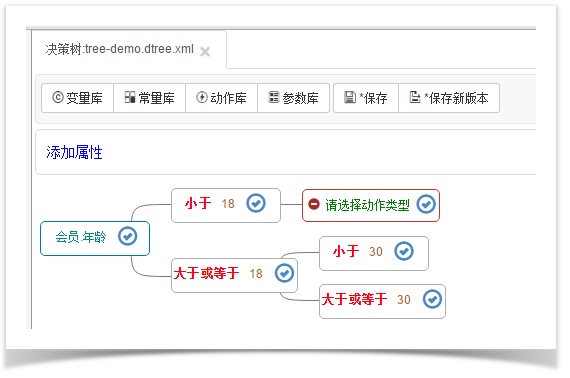

條件節點下可以繼續添加子條件以進一步對上級條件進行約束或添加動作節點以結束當前條件分支或者再添加若幹變量節點以添加新類型的條件約束，如下圖：

一旦某個條件節點下添加了動作節點，那麽就意味着這個條件分支的結束，一個動作節點中可添加多個動作，同樣一個條件節點下可以有多個動作節點，動作節點上的動作類型與動作定義方式與向導式規則中完全相同。

對于一個合法的決策樹來說，任何一個分支都必須要由至少一個動作節點結束，否則系統将不允許保存。

在URule Pro當中，為了方便大家定義較為複雜的決策樹，我們提供了兩種類型的決策樹設計器，一種就是上面介紹的那種設計器，我們稱之為“橫向樹編輯器”；還有一種就是傳統的樹形結構決策樹設計器，稱之為“縱向樹設計器”，如下圖所示：

可以看到，相比“橫向樹設計器”，這種傳統類型樹設計器節點菜單內容更多，對樹的編輯能力更強，因為它采用的是傳統的樹形結構展示，所以這種“縱向樹設計器”有非常強大的樹表現能力，可以快速展示成千上萬個節點。 你在定義決策樹時，如果節點數量過多，采用“橫向樹設計器”會發現其加載速度很慢，但切換到“縱向樹設計器”則不存在這種問題。 同時大家也能看到“縱向樹設計器”這種傳統的樹結構相比“橫向樹設計器”對樹的表現能力略差一些，具體使用中大家可以根據情況靈活選擇。

通過決策樹設計器工具欄裏的“切換設計器”按鈕可在兩種設計器間自由切換,切換信息會保存在當前浏覽器的cookie中，所以下次在打開決策樹文件時會采用最後一次使用的決策樹設計器來打開目标文件。

示例

實際上，決策樹是決策表的另一種表現形式，所以所有的決策表都可以用決策樹表現，反之亦然。下圖當中的決策樹就實現了在決策表一節示例中對應的功能：

可以看到，與決策表相同的功能采用決策樹實現起來感覺體積上要大很多，所以在實際業務當中多數決策樹都會轉換成決策表來定義。

将這個決策樹文件放到知識包中進行測試，同樣可以得到正确的結果。
