3.庫文件介紹

概述

URule Pro整個産品由兩部分構成：一個是設計器部分；另一個是規則執行引擎部分。設計器部分主要是由庫文件設計器以及具體的規則文件設計器兩部分構成。

庫文件設計器包括變量庫設計器、參數庫設計器、常量庫設計器以及動作庫設計器四個部分，通過這些庫文件設計器，可以将業務系統中使用的實體對象、枚舉值、常量以及需要在規則中調用的Java方法映射到引擎中備用。

規則文件設計器主要包括規則集、決策表、交叉決策表（決策矩陣）、決策樹、評分卡、複雜評分卡、規則流等八種類型的業務規則設計工具，這些設計器全部是以可視化圖形方式提供，使用者隻需要通過鼠标點擊或拖拽的方式即可完成業務規則的定義。通過在這些規則設計器中引入各種類型的已定義好的庫文件，就可以和業務系統結合起來，從而設計出符合需求的業務規則。

這裏我們首先來了解一下URule Pro當中提供的庫文件，學習其配置及使用方法。

庫文件設計器中，對于新增數據，在沒保存之前，是可以直接點擊單元格進行編輯的，一旦對數據進行了保存，如果需要對保存後的數據進行編輯，那麽隻能點擊數據所在行中操作列上的“編輯”按鈕實現。

之所以這樣設計，是因為庫文件會被其它規則文件引用使用，一旦文件保存後，就存在被其它文件引用使用的可能性，這樣的話，引用數據如果允許直接修改就會導緻引用數據與庫文件中定義數據不一緻的情況， 所以需要通過操作列上的“編輯”按鈕才能實現對已保存的數據進行編輯。

這裏的“編輯”操作保存時，實際上會嘗試取到所有引用當前庫文件當前數據的規則文件，然後同步修改成最新的值。

變量庫文件

在業務系統開發過程中，會用到大量包含Getter和Setter方法的簡單的Java對象，它們被稱之為POJO（Plain Ordinary Java Object），或BOM(Business Object Model)對象，這些對象在開發中作為數據的載體，負責數據的傳遞。在URule Pro當中，變量庫就是用來映射這些POJO對象，從而使得我們可以在具體的規則文件中使用它們，從而完成規則與業務數據的交互。

打開URule Pro的操作控制台，創建一個項目，在項目的“庫”的節點上點擊右鍵，在彈出的菜單中選擇“添加變量庫”就可以創建變量庫文件，如下圖所示：

果你創建的項目中資源節點下沒有“庫”節點，那是因為你修改了項目知識庫內容的展示方式，點擊左上角，在彈出的菜單中選擇“分類展示”，這樣就可以看到“庫”節點。

在URule Pro當中，通過這個功能可以修改項目知識庫內容的展示方式，選擇“分類展示”，就可以看到上圖所示效果，将項目中的庫文件、決策集文件、決策表文件、評分卡文件、決策流文件分類存放展示；如果選擇“集中展示”，那麽就不會對這些文件進行分類，統一放在資源節點下。

需要注意的是，在“分類展示”模式下，如果創建有目錄，那麽這個目錄會出現在所有的分類下，同樣如果在某個分類下删除某個目錄，那麽這個目錄也将會從所有的分類中删除，創建目錄也是一樣。在“集中展示”模式下，因為不進行分類，所以目錄就不存在這種現象，這點需要注意。

在添加文件或目錄時，目錄或文件名隻能使用英文或中文，不支持其它非法字符。

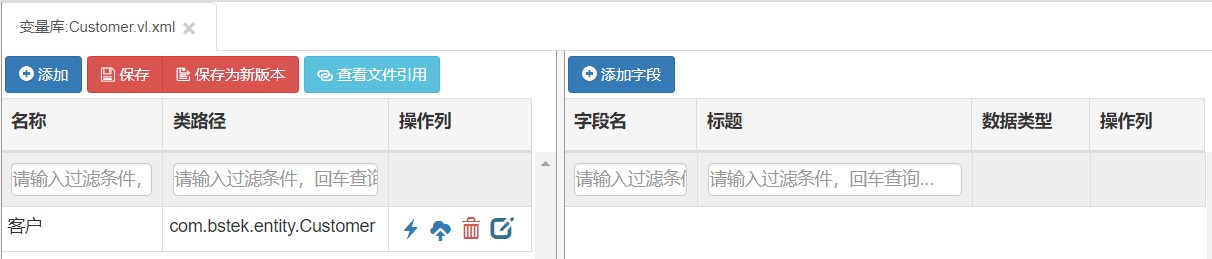

創建好變量庫文件後，可以看到系統會用變量庫編輯器自動打開這個文件。在這個編輯器中，首先需要添加變量的分類，然後再添加具體的變量字段。對應到Java實體對象，就是要添加對應的實體對象信息，再添加這個實體對象所擁有的屬性信息。如下圖所示：

添加一個分類，輸入名稱，這個名稱是對當前分類的描述，會在規則中直接引用顯示，所以一般我們會使用中文描述來作為名稱，類路徑，就是這個分類對應的實體類的完整路徑，比如上圖中的“com.bstek.entity.Customer”。

變量的類路徑是規則引擎在執行過程中查找對應對象的唯一标識，所以在定義時一定要讓其與實際業務中對應的POJO對象的完整類路徑一緻，否則在運行時将會出現找不到類的情況，或者使得規則在計算時不會出現我們期望的結果。

這時，變量的分類就定義好了，如果當前定義的類路徑對應的類在當前應用中存在的話，那麽我們可以點擊“操作列“中的第一個按鈕，這樣系統就會通過Java的反射功能生成當前類對應的所有字段信息。上圖中com.bstek.entity.Customer類源碼如下所示：

package com.bstek.entity;
import java.util.Date;
import com.bstek.urule.model.Label;
/**
 * @author Jacky.gao
 * @since 2016年9月29日
 */
public class Customer {
    @Label("名稱")
    private String name;
    @Label("年齡")
    private int age;
    @Label("出生日期")
    private Date birthday;
    @Label("等級")
    private int level;
    @Label("手機号")
    private String mobile;
    @Label("性别")
    private boolean gender;
    @Label("是否有車")
    private boolean car;
    @Label("婚否")
    private boolean married;
    @Label("是否有房")
    private boolean house;
    //省略上述所有屬性對應的getter與setter方法......
}

在這個類當中，可以看到每個屬性都有一個名為Label的annotation，它是一個由URule Pro提供的用來描述字段屬性的annotation，這裏描述的值，在生成變量時會自動寫到變量的“标題”當中，這裏的标題将會在規則中直接引用，讓标題有意義，對于規則的清晰表達很有價值。

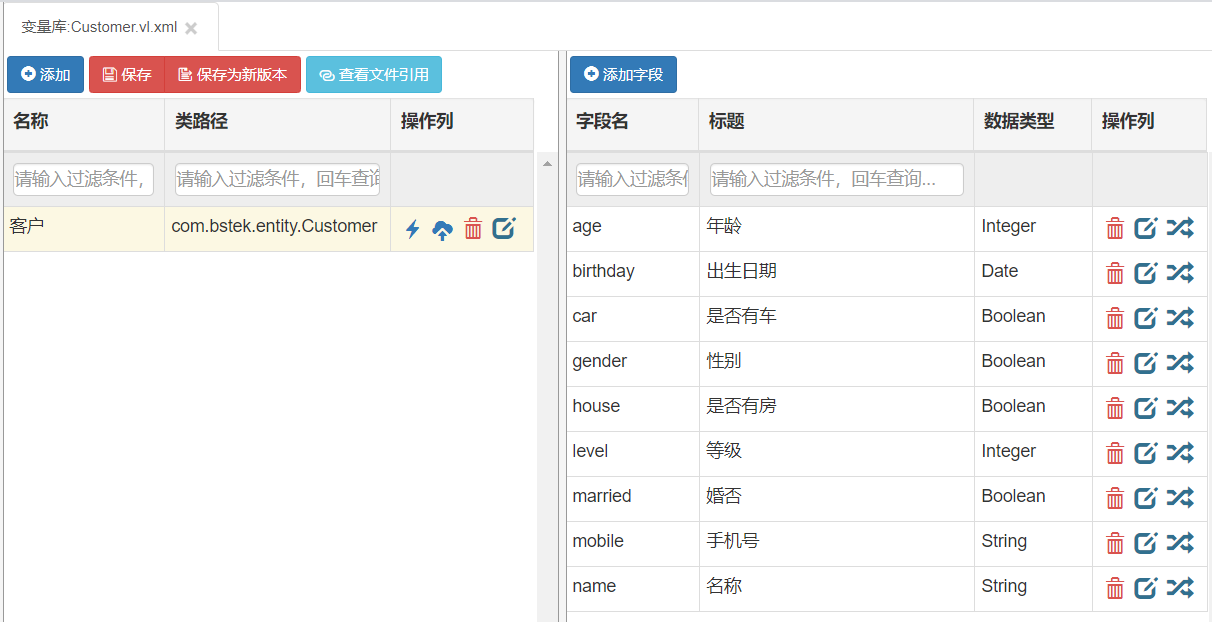

如果這個類在當前所在的項目當中，所以可以直接通過反射生成所有的屬性，生成後的效果如下：

可以看到上圖中Label這個annotation對應的描述寫入到變量的“标題”當中。

在URule的服務器客戶端模式下，我們的規則都是在服務器上定義的，這就有可能定義變量的時候變量分類對應的實體類在服務器上不存在，而隻在客戶端上存在，這種情況下就不能通過反射來生成對應的字段，這時我們可以在有這個實體類的客戶端應用中通過URule Pro中提供的com.bstek.urule.ClassUtils來生成目标實體類的xml描述文件，然後在到服務器上，點擊變量分類“操作列”上中間那個上傳圖标将這個xml描述文件上傳，同樣可以生成對應的字段信息。使用ClassUtils類生成描述文件的代碼如下所示：

public static void main(String[] args) {
    File file=new File("d:/customer.xml");
    ClassUtils.classToXml(Customer.class, file);
}

運行這個main方法，就會在D盤下生成一個customer.xml的實體類描述文件，再上傳這個文件即可。

在定義變量庫文件時，對應的實體類不一定真實存在。在仿真測試中，在運行規則時，如果發現對應的實體類不在當前JVM的classpath中時，引擎會使用一個名為GeneralEntity的類來代替這目标實現類運行。所以在URule Pro的客戶端服務器模式下，服務器上定義變量庫時，對應的實體類一般都不在服務器上，而位于調用規則運行的客戶端上，但對于服務器上規則定義與測試是沒有影響的。

這到裏，變量庫文件就定義好了，可以根據需要在一個文件中添加多個變量分類，相應對應到多個POJO類。

變量定義好了之後，會被其它類型的規則文件引用，如果後期變量需要需要修改，在設計界面中提供了變更名的重構功能。在上面的操作中我們可以看到，無論是變量的分類名稱，還是具體的變量名在其操作列上都有一個圖标，點擊該圖标就可以對當前行的變量名進行修改，這樣就可以同步修改所有引用當前變量的規則文件，從而完成了變量名的重構。

在後面介紹的常量、參數、動作庫文件中，對于它們的名稱的修改，同樣提供重構功能的支持，這裏不再贅述。

常量庫文件

在業務系統開發過程中，常常會用到一個枚舉數據，比如用戶的性别、學曆等，在URule Pro當中，通過定義常量庫文件，可以将系統中使用的這些枚舉數據映射到規則中使用，這樣就可以避免規則定義過程中枚舉數據手工輸入存在錯誤的可能性。

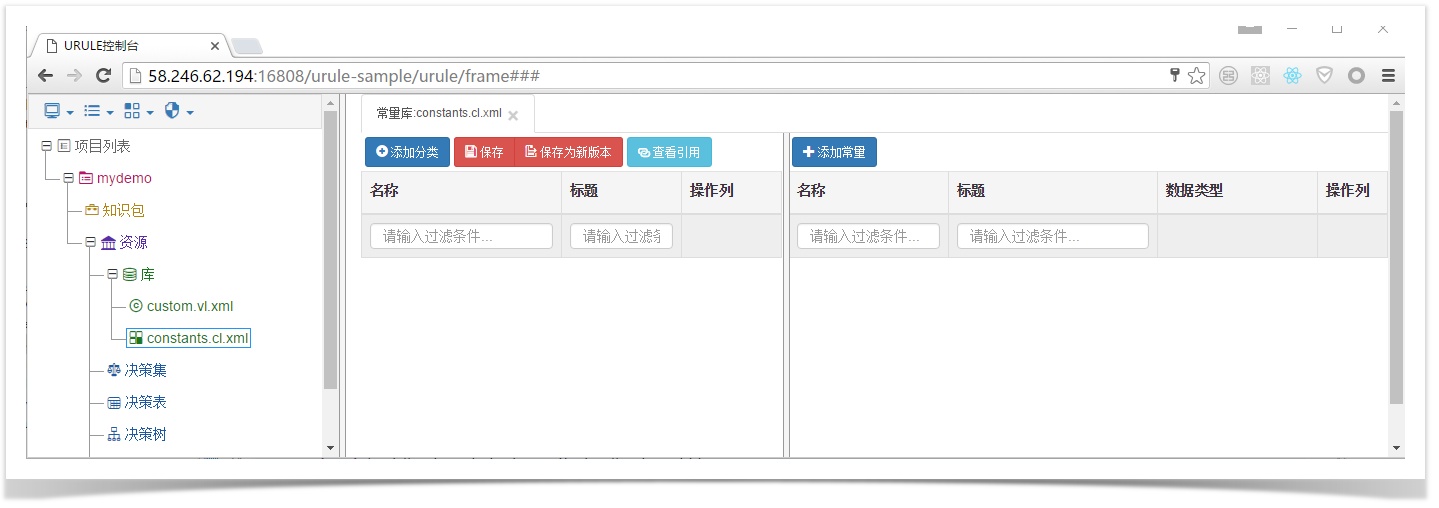

選中我們的項目，在“庫”節點上右鍵，創建一個常量庫文件，如下圖所示：

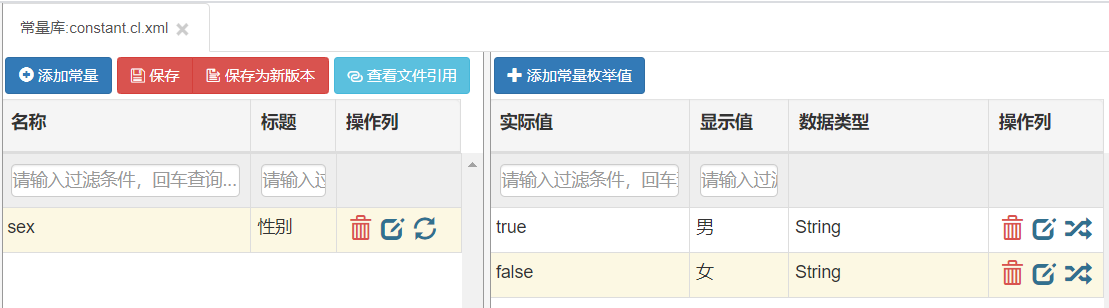

與變量庫文件類似，常量也是由分類和具體的常量值構成，比如性别有男女之分，那麽這裏的“性别”就屬性分類，“男”、“女”就屬性具體的常量值。在常量的分類中，“名稱”一般定義具體的分類名，“标題”是一段描述（比如“性别”是标題，“gender”是名稱），同樣這個标題也會出現在規則引用當中；加好分類後就可以添加這個分類下具體的常量值，常量值也有名稱和标題之分，名稱是具體的常量值，标題則是描述，比如“男”是标題，"true"是名稱，同樣“女”是标題，“false”是名稱，如下圖所示：

同樣，在一個變量庫文件中可以根據需要添加多個變量分類。

常量定義時，其名稱值可使用Spring中加載的properties文件值，具體使用方法是将要引用的properties的key值用${...}包裹，這樣在具體規則運行時會動态查找這個包裹的屬性值作為具體的常量，如：${app.title}表示取spring中properties文件的名為app.title的屬性值。利用這一功能，可實現測試環境與生産環境的動态切換。

從2.1.9版本開始，常量庫文件在定義時支持從一個具體的Java枚舉類中直接導入，方法是點擊圖标，在彈出的窗口中輸入完整的枚舉類路徑即可實現将枚舉類裏的枚舉值導入到當前常量分類之下。

在通過枚舉類導入具體常量時，如果枚舉類中未定義getLabel方法，那麽導入的枚舉信息則隻采用其name屬性，如果定義了getLabel方法，那麽導入後的枚舉信息則包含name和label，包含getLabel方法的枚舉類示例如下所示：

public enum TestEnum {
    aaa("張三"),bbb("李四");
    private String label;
    private TestEnum(String label) {
        this.label=label;
    }
    public String getLabel() {
        return label;
    }
}

參數庫文件

在規則的條件判斷與計算過程當中，難免會用到一些臨時的變量來存儲值，這些臨時變量數量和類型都可能是不固定的，對于這種類型的臨時變量，URule Pro以參數的形式提供，通過參數庫就可以定義這些在規則中要使用到的臨時變量。

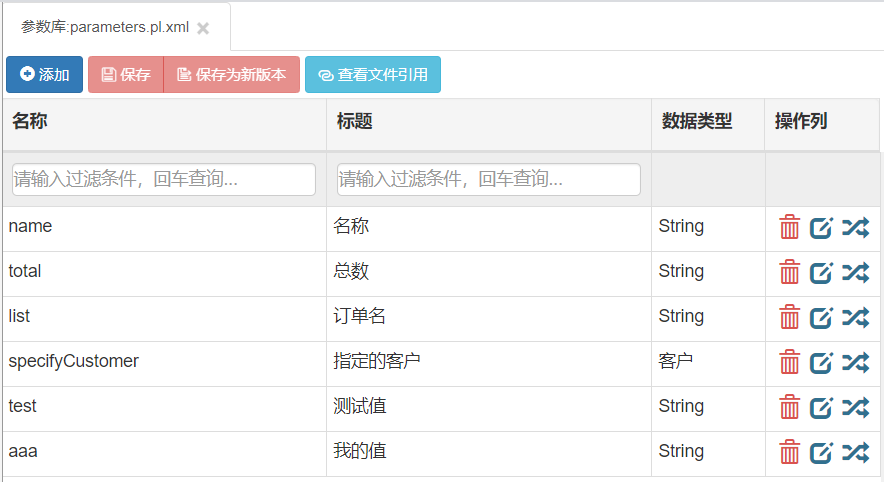

在“庫”節點上右鍵創建一個參數庫文件，從參數庫文件編輯器來看，參數因為沒有了分類，配置要為簡單許多，如下圖所示：

參數庫在運行時實際上是存儲在HashMap當中，這裏的“名稱”的值将作為Map的key，“标題”則用在規則中顯示使用，定義參數庫時要保證“名稱”屬性的唯一性，因為它是Map的key值； 同時如果一個規則文件裏引入多個參數庫文件，那麽每個參數庫文件裏定義的參數的名稱值也要唯一，否則就會存在相互覆蓋的情況。

在URule Pro當中，對于參數庫中定義的值，規則運行時，如果外部沒有對這些參數進行初始化，那麽引擎會自動為部分沒有初始化的參數進行初始化。下表中介紹了URule Pro中會自動初始化的數據類型自動初始化後的值。

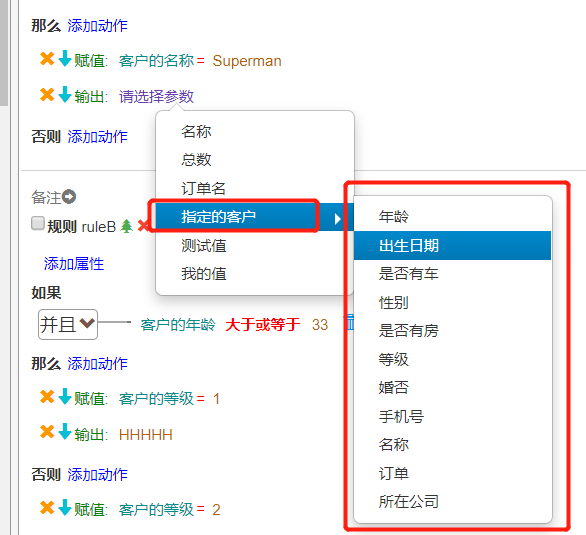

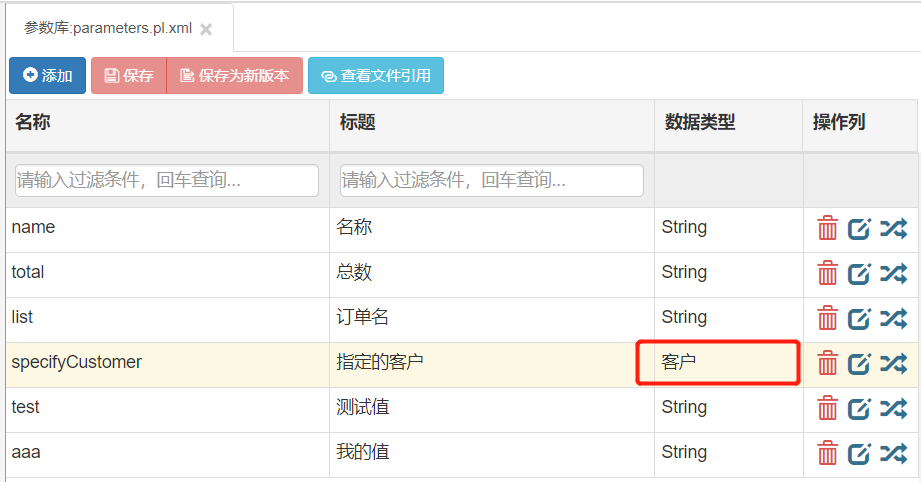

如果我們當前項目中已定義好若幹個變量庫文件，且文件中都定義了相應的變量對象，那麽在打開參數庫文件，添加參數時，我們會發現參數的數據類型除了固定的13種數據類型外， 還有當前項目中所有變量庫文件裏定義的變量分類值；如果在定義參數時數據類型選擇為某個變量的分類名，那麽在使用這個參數時，除了可以選擇參數自身，還能選擇參數對應的變量下的具體屬性值，如下圖所示：

因為參數的數據類型可以指定為某個變量類型，所以在設計一些複雜規則的時候就顯得特别有意義，比如我們可以通過這種方式創建一個新的變量對象實例， 然後賦值給某個是這個變量數據類型的參數，然後再通過這個參數給這個新的對象實例的屬性進行逐個賦值等。

動作庫文件

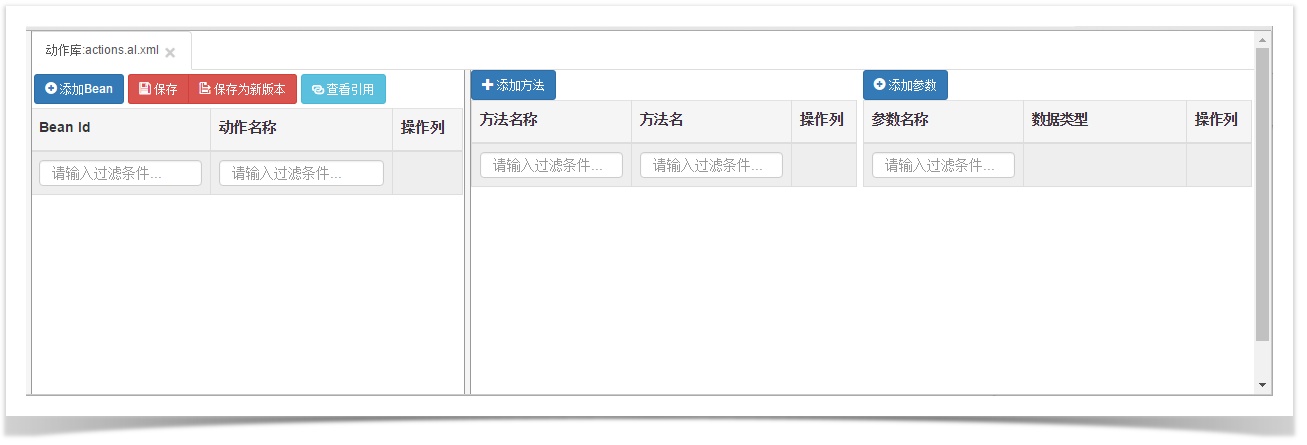

動作庫文件的作用是對配置在spring中的bean方法進行映射，使得我們可以直接在規則當中調用這些方法。同樣在項目的“庫”節點下創建一個動作庫文件，可以看到動作庫文件內容有三列，分别是動作名稱,bean的id定義列，方法名定義列，以及方法對應的參數定義列，如下圖所示：

為了演示這裏定義方法的具體操作，下面是一個名為MethodTest的類源碼：

package rete.test;
import java.text.SimpleDateFormat;
import java.util.Date;
import com.bstek.urule.action.ActionId;
import com.bstek.urule.model.ExposeAction;
/**
 * @author Jacky.gao
 * @since 2015年1月14日
 */
public class MethodTest {
    @ActionId("Hello")
    public String hello(){
        return "hello";
    }
    @ExposeAction(value="方法1",parameters={"用戶名"})
    public boolean evalTest(String username){
        if(username==null){
            return false;
        }else if(username.equals("張三")){
            return true;
        }
        return false;
    }

    @ExposeAction(value="測試Int",parameters={"數字1","數字2"})
    public int testInt(int a,int b){
        return a+b;
    }
    public int testInteger(Integer a,int b){
        return a+b*10;
    }

    @ExposeAction(value="打印內容",parameters={"用戶名","出生日期"})
    public void printContent(String username,Date birthday){
        SimpleDateFormat sd=new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
        if(birthday!=null){
            System.out.println(username+"今年已經"+sd.format(birthday)+"歲了!");
        }else{
            System.out.println("Hello "+username+"");
        }
    }
    @ExposeAction(value="打印Member",parameters={"Member對象"})
    public void printUser(Member m){
        System.out.println("Hello "+m.getUsername()+", has house:"+m.isHouse());
    }
}

在這個MethodTest類中，我們對需要在動作庫中引用的方法上都添加了一個名為ExposeAction的annotation，這就表示這個方法可以暴露給規則引用，反之如果不加這個annotation，那麽這個方法就不能在定義動作時直接引用。 同樣我們也看到對于需要在動作庫中引用的方法是不需要實現任何接口的，方法簽名也是任意的，隻需要在方法上添加ExposeAction這個annotation即可，接下來，我們需要将這個類配置到spring中，讓其成為一個标準的bean，spring中的配置如下：

<bean id="methodTest" class="rete.test.MethodTest"></bean>

定義動作庫的Bean時，一定不要忘記給Bean定義一個Id，這樣才能保證規則在任何地方運行都不會出錯，這點很關鍵。

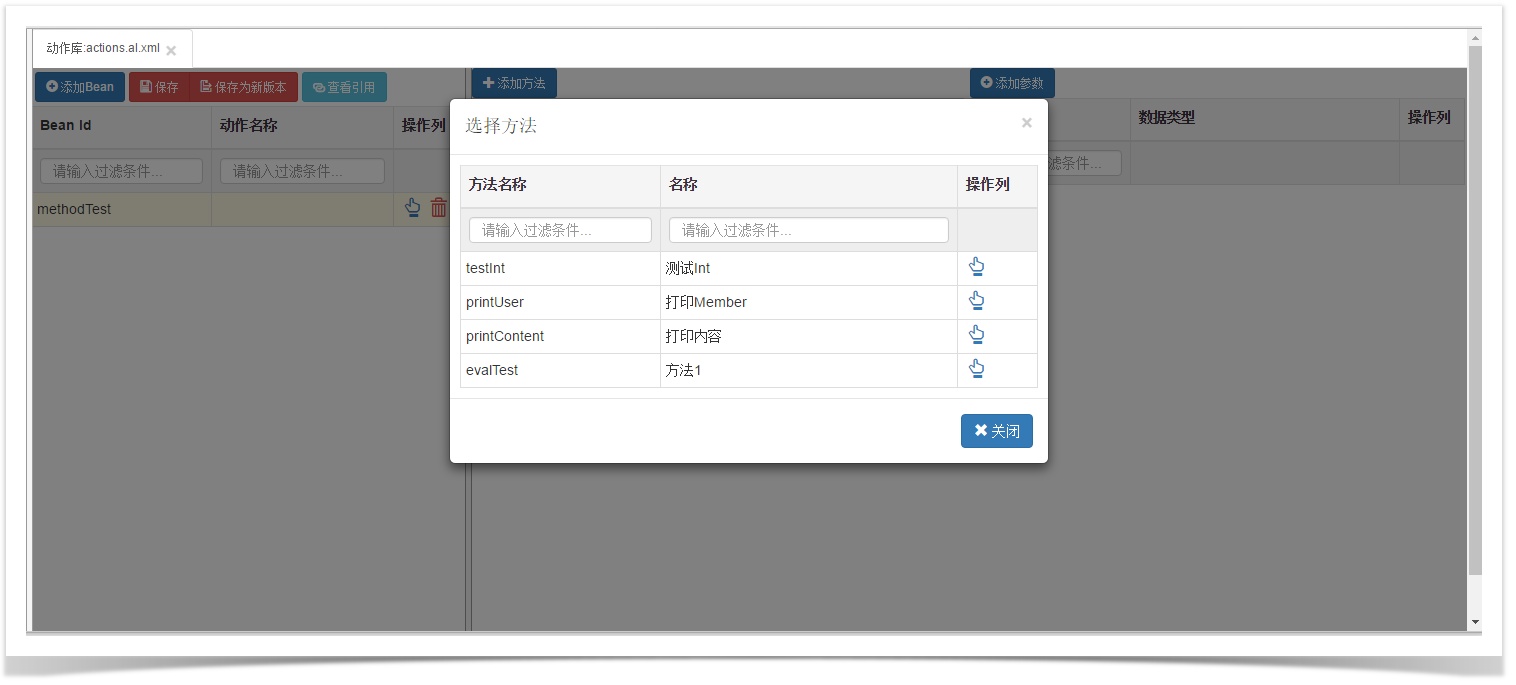

回到動作庫文件編輯器，點擊“添加Bean”按鈕，添加一條Bean定義信息，将"Bean Id"屬性值改為我們這裏的“methodTest”，點擊當前行“操作列”中第一個圖标選擇這個bean中的方法，以實現bean方法的映射，如下圖所示：

所有添加了ExposeAction的annotation的方法都出同在這個列表中，我們可以根據選擇添加即可，可以看到添加的方法會自動将這個方法所需要的參數加載進去，添加成功後，為了在規則中更好的可讀性，我們可以修改“動作名稱”、“方法名稱”以及“參數名稱”。

可以看到，所有的庫文件除了可以保存外，還提供了一個名為“保存為版本”的按鈕，通過這個按鈕，可以将當前文件內容保存為一個新的版本，這樣在規則中就可以引用特定版本，特定版本的庫文件不會被修改。實際上在URule Pro中所有的文件都可以保存為新版本。

“查看引用”按鈕，就是用來查看當前庫文件被哪些規則文件使用了，會有個列表顯示出來，方便我們後續維護。

在動作庫定義的時候需要注意，如果我們規則運行方式采用的是客戶端服務器模式（參見第16小節內容介紹），那麽必須要保證調用知識包的客戶端Spring環境裏有這個Bean，且Bean的Id要與動作庫定義時的Id保證一至，否則調用會出現錯誤。

變量庫、參數庫、動作庫、常量庫這些庫文件定義好後，就可以在各種類型的規則文件中導入并使用它們，一旦某個庫文件在規則中被使用，我們就不能再随便修改這些已定義好的庫文件的名稱、值或數據類型， 如果因為業務調整需要必須要進行修改，那麽可以通過這些變量、常量、參數、動作定義的操作列上的修改圖标來對它們進行修改，這樣可以保證引用文件同步更新。
