決策流

​ 決策流又稱規則流，它整個的結構類似于工作流，用來對已有的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流的執行順序進行編排，以清晰直觀的實現一個大的複雜的業務規則。

​ URule Pro規則引擎中的決策流可以實現對已有的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流進行編排執行；編排過程中既可以常見串行執行，也可以并行執行，或者是根據條件選擇分支執行。URule Pro中提供了一個基于網頁的流程設計器，通過簡單拖曳就可以快速實現對已有的決策集、決策表、交叉決策表、決策樹、評分卡、複雜評分卡或其它決策流執行順序的編排。

​ 一個設計好的規則流如下圖所示：

​ 在這個流程設計器當中，上面是工具欄，下面是設計區，在工具欄第一排可實現流程模版的保存、選擇、創建連接、重做、取消、網格吸附、删除、豎直居中對齊、水平居中對齊及将多個選中節點設置成相同尺寸等工具。

​ 工具欄的第二排就是URule Pro中規則流支持的流程節點，URule Pro中規則流中共有八種類型的節點，分别是開始節點、規則節點、知識包節點、動作節點、向導式動作節點、決策節點、分支節點、聚合節點。

需要注意的是，URule Pro的決策流中沒有結束節點，在URule Pro的決策流當中，決策流必須要以開始節點開始，可以在任何分支以任意節點結束，這點與類似UFLO 之類的工作流引擎不同，UFLO 之類的工作流引擎要求流必須要以開始節點開始，同時任何分支都必須要以結束節點結束。

創建決策流

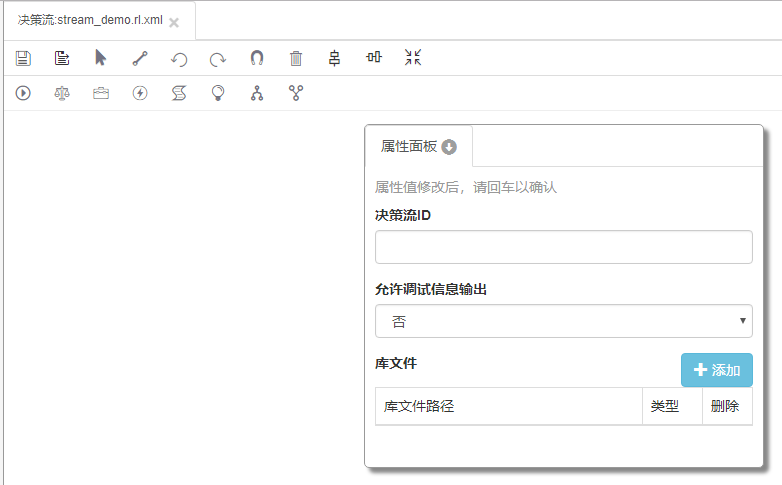

打開URule Pro規則引擎控制台，在項目的決策流節點點右鍵，從右鍵菜單中選擇添加決策流，創建一個新的決策流文件，如下圖：

​ 在設計器的設計區中，屬性面闆是可移動的，我們可以通過鼠标點擊屬性面闆任何部位來移動它。點擊工具欄第二行上的流程節點圖标，然後在設計區單擊，就可以在設計區添加對應節點。

​ 在URule Pro的決策流中，節點圖标的尺寸是可以通過鼠标改變的；節點創建完成後，可點擊工具欄第一行上的連線圖标，在節點間添加連接。點擊工具欄上的選擇圖标，可實現節點或連線的選擇，選擇方式可以是點選，或拖選。

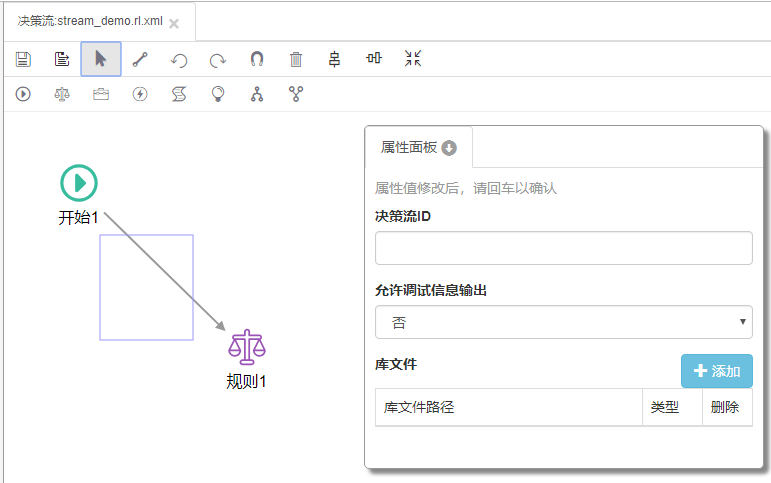

​ 在定義好節點間的連線後，如需将連線變成折線，那麽可以先采用拖選方式選中目标連線，如下圖所示：

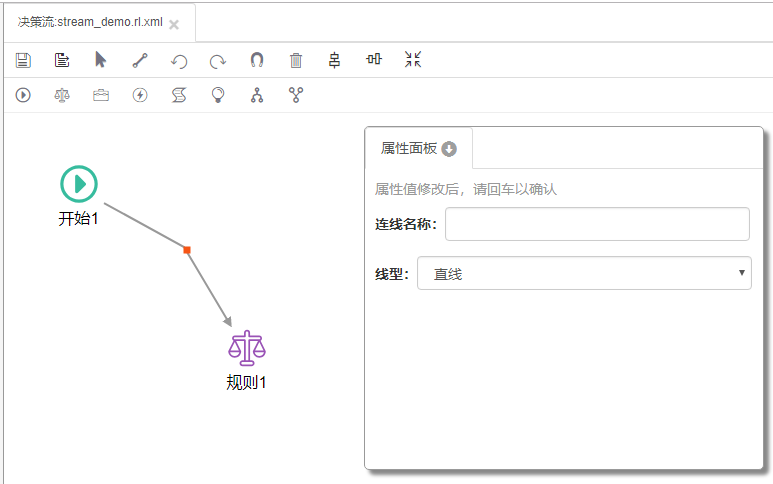

​ 選中連線後，中連線中間就會出現可拖拽的錨點，拖動描點即可改變連線形狀，如下圖所示：

如不需要這個錨點，那麽可以先取消連線的選擇，然後再次選中連線，雙擊要删除的錨點，這樣即可删除錨點對象，對應的連線也會回到沒有錨點的狀态。

​ 節點或連接選中後就可以在屬性面闆上修改它們的屬性，點擊選擇圖标後，在設計區空白處點擊就可以配置決策流的全局屬性，如定義決策流ID，需要導入的庫文件等。

​ 決策流的全局屬性有兩塊，第一塊就是決策流的ID，這個很重要，在一知識包中，如果有多個決策流，那麽決策流ID要唯一；第二部分是導入相關庫文件，這與之前介紹的決策集、決策表、決策樹、評分卡一樣，唯一不同是這裏的庫文件管理放在了屬性面闆上。

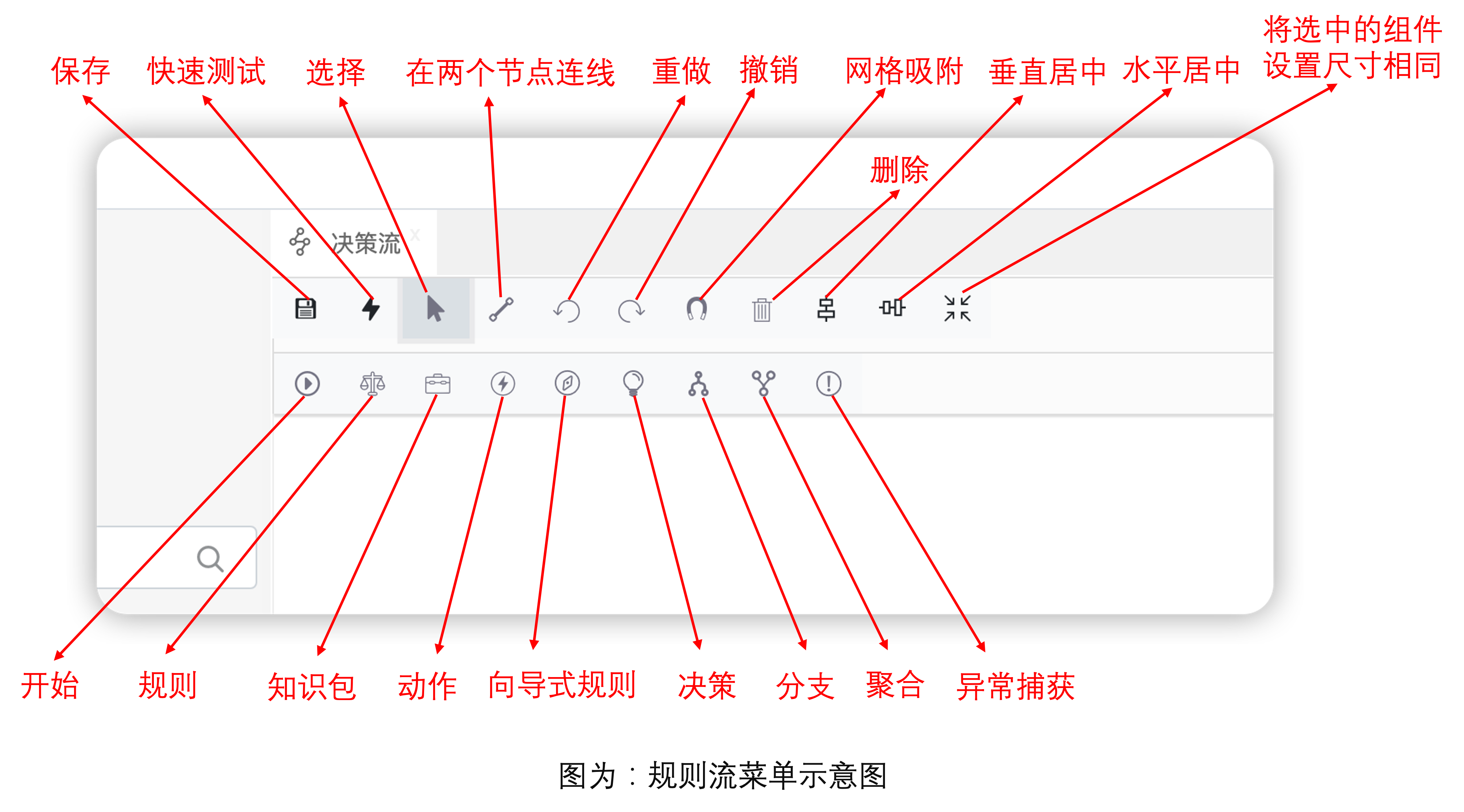

決策流工具欄按鈕說明

    接下來就來介紹URule Pro中決策流提供的各種類型節點的作用及使用方法。
